0,55 - 7,5 kW / 400 V - zaštita od rada na suho cos-fi podešivačem
Opis:

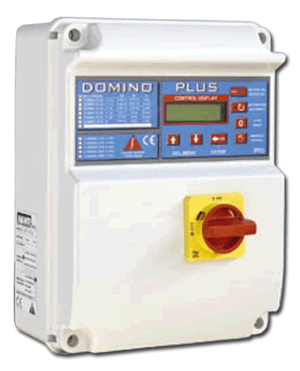

Elektro-upravljački zaštitni ormar sa displejom za potpunu zaštitu jedne trofazne pumpe bilo dubinske , potopne ili vanjske pumpe. Isti posjeduje zaštitu od rada na suho bez ikakvih dodatnih uređaja kao što su (sonde,plovne sklopke,senzori...).
Također posjeduje sve strujne i naponske zaštite.
Shema spajanja
Specifikacija:
- Priključni napon 3 ~ 50 / 60 Hz 400 V ± 10%;
- Metoda startanja pumpe : direktna;
- Niski ulazni napon za eksterne priključke ( tlačna sklopka , plovak ...);
- Izbornik rada: AUTOMATSKI – ISKLJUČENO – RUČNO;
- (RUČNI RAD – privremenim pritiskom na tipku RUČNO);
- Značenje prve zelene signalne lampice >>> AUTOMATSKI RAD;
- Značenje druge zelene signalne lampice >>> PUMPA U RADU;
- Značenje crvene signalne lampice >>> ALARM NIVOA VODE;
- Multi funkcionalni displej za vizualizaciju : napona , struje , cos fi-a , alarma;
- Tipke za podešavanje zaštita;
- Tipka za odabir željene zaštite te potvrda memorije;
- Namještanje strujne zaštite s tipkama;
- Vrijeme aktivacije zaštita 5 sekundi;
- Podešenje zaštite od rada na suho >>> cos-fi od 0,1 – 0,99;
- Automatski reset zaštite rada na suho nakon 5 , 30 , 60 i 90 minuta;
- Mogučnost izbornika za automatski reset svakih 90 min u beskonačnost;
- Naponska zaštita min/max (-12% / +10%);
- Zaštita motora od krivog redosljeda faza;
- Pomočni strujni krug zaštićen osiguračima;
- Glavni strujni krug zaštičen osiguračima;
- Glavna sklopka na poklopcu ormara;
- Ormar izrađen od plastike sa stupnjom zaštite IP 55;
- Max. radne temperature okoline -5 /+40 °C;
- Relativna vlažnost 50% kod 40 st.C (ne kondenzira);
