zvijezda - trokut start
Opis:

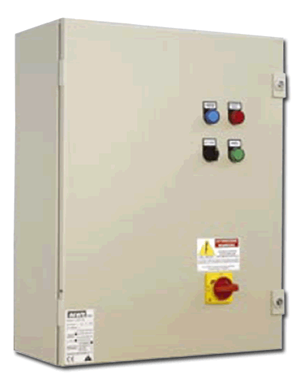

Elektro-upravljački zaštitni ormar za potpunu zaštitu jedne trofazne potopne ili vanjske pumpe. Uključenje pumpe se vrši zatvaranjem kontakata:
- plovnom sklopkom (za automatsko punjenje ili pražnjenje rezervara,šahtova...);
- tlačnom sklopkom (najčešće kod hidroforskih sistema...);
- nekom drugom beznaponskom aplikacijom (razni releji...),
Resetiranje aktivacije prekostrujne zaštite se vrši ručno.
U ormar je moguće ugraditi dosta dodatne opreme:
|
AS/C
|
- Akustična truba za alarm 90 Db |
|
AV/C
|
- Svijetlosna bljeskalica za alarm |
|
CL/24-C
|
- Nivo relej –priključak sondi za zaštitu od nestanka vode |
|
V 500C
|
- Voltmetar F.S. 500V |
|
AC
|
- Ampermetar 25A , 40A , 60A , 100A , 150A , 200A , 300A , 500A |
|
CV3F
|
- Voltmetrik izbornik |
|
CA3F
|
- Ampermetrik izbornik |
|
RUA/1
|
- Relej za alarmni izlaz - daljinska signalizacija |
|
ASF 380/C
|
- Relej za redosljed i nedostatak faze |
|
DRV1/C
|
- Kontrolni relej za min/max napon |
|
PMA
|
- Start/Stop udarni gumb |
Shema spajanja
Specifikacija
- Elektromehanički upravljački ormar;
- Ulazni napon 3 ~ 50 / 60 Hz 400 V ± 10%;
- Metoda startanja pumpe : zvijezda-trokut;
- Niski ulazni napon za eksterne priključke ( tlačna sklopka , plovak ...);
- Niski ulazni napon za eksterni minimalni nivo –zaštita od rada na suho;
- Zaštita od rada na suho tlačnom sklopkom ili plovnom sklopkom;
- Transformator 400V/24V za pomočni strujni krug;
- Izbornik rada: AUTOMATSKI – ISKLJUČENO – RUČNO;
- (RUČNI RAD – privremenim pritiskom na tipku RUČNO);
- Plava signalna lampica za >>> prisutno napajanje;
- Zelena signalna lampica za >>> pumpa u radu;
- Crvena signalna lampica za >>>aktivacija prekostrujne zaštite;
- Linijski sklopnik u AC3;
- Zvijezda sklopnik u AC3;
- Trokut sklopnik u AC3;
- Vremenski tajmer za prebacivanje iz zvijezde u trokut podesiv od 0 – 3";
- Bimetal sa podesivom skalom te internim gumbom za reset;
- Pomočni strujni krug zaštićen osiguračima;
- Glavni strujni krug zaštičen osiguračima;
- Ormar izrađen od plastike sa stupnjom zaštite IP 55 za modele do 11 kW;
- Metalni ormar sa stupnjom zaštite IP 55 za modele od 11 kW na gore;
- Glavna sklopka na poklopcu ormara;
- Uvodnice se isporučuju uz ormar;
- Max. radne temperature okoline -5 /+40°C;
- Relativna vlažnost 50% kod 40 st.C (ne kondenzira);
